Các bộ phận chính trong máy in laser và chức năng của chúng

Máy in laser là một thiết bị in ấn phức tạp với nhiều bộ phận chính đóng vai trò quan trọng trong quá trình tạo ra bản in chất lượng cao. Hiểu rõ cấu tạo và nguyên lý hoạt động của từng bộ phận sẽ giúp người dùng sử dụng và bảo trì máy in hiệu quả hơn. Bài viết này sẽ giới thiệu chi tiết về các bộ phận chính trong máy in laser cùng chức năng của chúng, cách thức hoạt động và mối liên hệ giữa các bộ phận để tạo nên một bản in hoàn chỉnh. Chúng tôi cũng sẽ đề cập đến một số lưu ý khi sử dụng và bảo quản các bộ phận này để kéo dài tuổi thọ của máy in.

Với những thông tin hữu ích này, chúng tôi hy vọng độc giả sẽ có cái nhìn tổng quan về cấu tạo và nguyên lý hoạt động của máy in laser, từ đó sử dụng thiết bị hiệu quả hơn trong công việc và cuộc sống hàng ngày. Hãy cùng tìm hiểu chi tiết về các bộ phận chính trong máy in laser ngay sau đây.

Các bộ phận chính của máy in laser

1. Trống hình ảnh (Photoconductor drum)

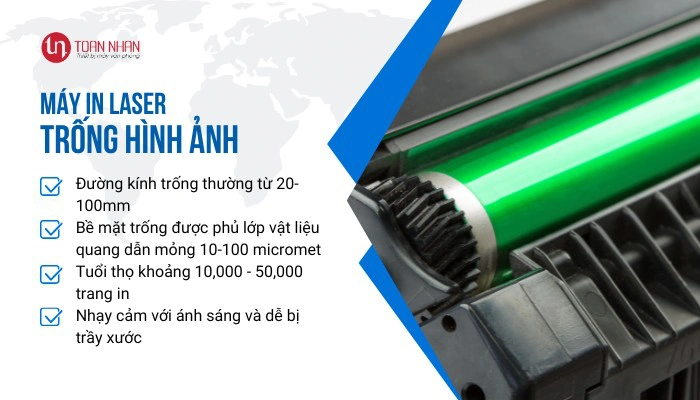

Đặc điểm trống hình ảnh trong máy in laser

1.1. Nguyên lý hoạt động của trống hình ảnh

Trống hình ảnh là bộ phận trung tâm và quan trọng nhất trong máy in laser. Trống hình ảnh có chức năng tiếp nhận và lưu giữ hình ảnh tạm thời trước khi chuyển lên giấy in. Bộ phận này được cấu tạo từ một lớp vật liệu quang dẫn bao phủ bên ngoài một trục kim loại hình trụ. Vật liệu quang dẫn thường được làm từ selenium hoặc các hợp chất hữu cơ có khả năng thay đổi tính dẫn điện khi tiếp xúc với ánh sáng.

Nguyên lý hoạt động của trống hình ảnh dựa trên hiệu ứng quang điện. Khi bắt đầu quá trình in, bề mặt trống được sạc điện đều bằng một corona wire. Sau đó, tia laser quét qua bề mặt trống theo hình ảnh cần in, làm phóng điện các vùng được chiếu sáng. Kết quả là trên bề mặt trống hình thành một hình ảnh tĩnh điện ẩn tương ứng với nội dung cần in. Hình ảnh này sẽ được hiện hình bằng cách phủ lên lớp mực và sau đó chuyển lên giấy in.

1.2. Đặc điểm của trống hình ảnh

Một số đặc điểm quan trọng của trống hình ảnh:

• Đường kính trống thường từ 20-100mm tùy model máy in
• Bề mặt trống được phủ lớp vật liệu quang dẫn mỏng 10-100 micromet
• Tuổi thọ trung bình khoảng 10,000 – 50,000 trang in
• Nhạy cảm với ánh sáng và dễ bị trầy xước

Để kéo dài tuổi thọ của trống hình ảnh, người dùng cần lưu ý:

• Tránh chạm tay trực tiếp vào bề mặt trống
• Bảo quản trong hộp kín và tránh ánh sáng trực tiếp
• Vệ sinh định kỳ bằng khăn mềm chuyên dụng
• Thay thế khi chất lượng bản in giảm sút rõ rệt

Trống hình ảnh đóng vai trò then chốt trong quá trình in laser. Hiểu rõ cấu tạo và cách bảo quản trống hình ảnh sẽ giúp tối ưu chất lượng in và kéo dài tuổi thọ của máy in laser.

2. Bộ phận tạo tia laser (Laser scanning unit)

Thông số của bộ phận tạo tia laser

2.1. Bộ phận tạo tia laser là gì

Bộ phận tạo tia laser là “trái tim” của máy in laser, có chức năng tạo ra và điều khiển tia laser để quét hình ảnh lên trống. Bộ phận này bao gồm các thành phần chính như đèn laser, gương quay đa mặt và thấu kính hội tụ. Tia laser được tạo ra từ đèn laser, thường là diode laser bán dẫn công suất thấp, có bước sóng trong vùng hồng ngoại không nhìn thấy được.

2.2. Nguyên lý hoạt động của bộ phận tạo tia laser

Nguyên lý hoạt động của bộ phận tạo tia laser như sau:
1. Đèn laser phát ra chùm tia laser liên tục
2. Chùm tia được điều biến theo dữ liệu hình ảnh cần in
3. Tia laser chiếu vào gương quay đa mặt
4. Gương quay với tốc độ cao, phản xạ và quét tia laser theo chiều ngang
5. Thấu kính hội tụ điều chỉnh tiêu cự của tia laser
6. Tia laser quét thành dòng ngang trên bề mặt trống hình ảnh

Một số thông số cơ bản của bộ phận tạo tia laser

Để đảm bảo bộ phận tạo tia laser hoạt động ổn định, cần lưu ý:

• Tránh va đập mạnh làm lệch cơ cấu quang học
• Vệ sinh định kỳ các bề mặt quang học
• Kiểm tra và thay thế đèn laser khi hết tuổi thọ
• Bảo quản máy in trong môi trường khô ráo, thoáng mát

Bộ phận tạo tia laser đóng vai trò quyết định đến độ chính xác và chất lượng bản in. Việc hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp người dùng xử lý hiệu quả các sự cố liên quan đến chất lượng in của máy in laser.

3. Hệ thống nạp mực (Toner cartridge and delivery system)

3.1. Nguyên lý hoạt động của hệ thống nạp mực

Hệ thống nạp mực đóng vai trò quan trọng trong việc cung cấp và phân phối mực in lên trống hình ảnh. Hệ thống này bao gồm hộp mực (toner cartridge), trục từ (magnetic roller) và lưỡi gạt (doctor blade). Mực in laser là bột nhựa siêu mịn có pha trộn các hạt từ tính, thường có màu đen hoặc các màu CMYK trong máy in màu.

Nguyên lý hoạt động của hệ thống nạp mực như sau:
1. Mực trong hộp được khuấy đều bởi trục khuấy
2. Mực bám vào bề mặt trục từ do lực hút điện từ
3. Lưỡi gạt điều chỉnh độ dày lớp mực trên trục từ
4. Trục từ quay và đưa mực tiếp xúc với trống hình ảnh
5. Mực bám vào các vùng đã phóng điện trên trống, tạo thành hình ảnh

3.2. Các thông số kĩ thuật và một số loại mực phổ biến

Một số thông số kỹ thuật quan trọng của hệ thống nạp mực:

• Kích thước hạt mực: 5-10 micromet
• Điện trở suất mực: 10^9 – 10^13 Ω·cm
• Từ tính mực: 20-50 emu/g
• Dung lượng hộp mực: 2000-10,000 trang

Bảng so sánh các loại mực in laser phổ biến

Để sử dụng hiệu quả hệ thống nạp mực, người dùng cần lưu ý:’

• Sử dụng mực chính hãng hoặc tương thích chất lượng cao
• Lắc đều hộp mực trước khi sử dụng
• Tránh chạm tay vào trục từ và lưỡi gạt
• Vệ sinh định kỳ các bộ phận tiếp xúc với mực
• Thay hộp mực mới khi hết mực hoặc chất lượng in kém

Hệ thống nạp mực ảnh hưởng trực tiếp đến chất lượng bản in và chi phí sử dụng máy in laser. Việc lựa chọn và bảo quản hộp mực đúng cách sẽ giúp tối ưu hiệu suất in ấn và kéo dài tuổi thọ của máy in.

4. Bộ phận sạc điện (Charging unit)

4.1. Nguyên lý hoạt động của bộ phận sạc điện

Bộ phận sạc điện, còn gọi là corona wire hoặc charge roller, có nhiệm vụ tạo ra một lớp điện tích đều trên bề mặt trống hình ảnh trước khi quét laser. Đây là bước đầu tiên và quan trọng trong quá trình tạo hình ảnh tĩnh điện trên trống. Bộ phận này thường được cấu tạo từ một dây kim loại mảnh hoặc một trục lăn phủ lớp cao su dẫn điện.

Nguyên lý hoạt động của bộ phận sạc điện như sau:
1. Điện áp cao được đưa vào dây corona hoặc trục sạc
2. Hiện tượng phóng điện corona xảy ra, tạo ra các ion
3. Các ion di chuyển về phía trống hình ảnh
4. Bề mặt trống được phủ một lớp điện tích đều
5. Điện tích này thường là âm (-600V đến -1000V)

4.2. Các đặc điểm kĩ thuật và một số lưu ý

Một số đặc điểm kỹ thuật của bộ phận sạc điện:

• Điện áp hoạt động: 5-10kV (dây corona), 1-2kV (trục sạc)
• Dòng điện: 100-500μA
• Đường kính dây corona: 50-100μm
• Khoảng cách đến trống: 10-15mm

So sánh giữa dây corona và trục sạc

Để bảo đảm bộ phận sạc điện hoạt động ổn định, cần chú ý:

• Vệ sinh định kỳ bằng cồn isopropyl và vải mềm
• Tránh chạm tay trực tiếp vào dây corona hoặc trục sạc
• Kiểm tra và thay thế khi có dấu hiệu mòn hoặc hỏng
• Đảm bảo khoảng cách đúng giữa bộ phận sạc và trống
• Tránh môi trường ẩm ướt ảnh hưởng đến hiệu quả sạc

Bộ phận sạc điện đóng vai trò quan trọng trong việc tạo ra hình ảnh tĩnh điện ban đầu trên trống. Sự ổn định của quá trình sạc điện ảnh hưởng trực tiếp đến chất lượng và độ đồng đều của bản in. Do đó, việc bảo dưỡng định kỳ bộ phận này là rất cần thiết để duy trì hiệu suất in ấn tốt nhất.

5. Bộ phận định hình (Transfer unit)

5.1. Nguyên lý hoạt động của bộ phận định hình

Bộ phận định hình, hay còn gọi là transfer belt hoặc transfer roller, có nhiệm vụ chuyển hình ảnh mực từ trống hình ảnh sang giấy in. Đây là bước quan trọng để tạo ra bản in hoàn chỉnh. Bộ phận này thường được cấu tạo từ một dây đai cao su dẫn điện hoặc một trục lăn phủ lớp chất liệu đặc biệt.

Nguyên lý hoạt động của bộ phận định hình như sau:
1. Giấy in được đưa vào khu vực tiếp xúc giữa trống và bộ phận định hình
2. Một điện trường mạnh được tạo ra giữa trống và bộ phận định hình
3. Điện trường này có cực tính ngược với điện tích của mực trên trống
4. Mực bị hút từ bề mặt trống sang giấy in
5. Hình ảnh mực được chuyển hoàn toàn lên giấy

5.2. Các thông số kĩ thuật và một số lưu ý

Một số thông số kỹ thuật của bộ phận định hình:

• Điện áp hoạt động: 2-5kV
• Điện trở suất: 10^8 – 10^10 Ω·cm
• Lực ép: 0.2-0.5 kg/cm2
• Tốc độ chuyển mực: 95-99%

So sánh giữa dây đai định hình và trục định hình

Để đảm bảo bộ phận định hình hoạt động hiệu quả, cần lưu ý:

• Vệ sinh định kỳ bằng khăn mềm và dung dịch chuyên dụng
• Tránh chạm tay trực tiếp vào bề mặt dây đai hoặc trục định hình
• Kiểm tra độ căng của dây đai định hình (nếu có)
• Thay thế khi có dấu hiệu mòn hoặc hỏng
• Đảm bảo tiếp xúc đều giữa bộ phận định hình và giấy in

Bộ phận định hình có ảnh hưởng trực tiếp đến chất lượng chuyển mực và độ sắc nét của bản in. Việc duy trì bộ phận này trong tình trạng tốt sẽ giúp đảm bảo chất lượng in ổn định và kéo dài tuổi thọ của máy in laser.

6. Bộ phận làm nóng (Fuser unit)

6.1. Nguyên lý hoạt động của bộ phận làm nóng

Bộ phận làm nóng, hay còn gọi là fuser unit, đóng vai trò quan trọng trong việc làm cho mực bám chắc vào giấy, tạo ra bản in hoàn thiện. Đây là bước cuối cùng trong quá trình in laser. Bộ phận này thường bao gồm một cặp trục ép, trong đó có ít nhất một trục được làm nóng.

Nguyên lý hoạt động của bộ phận làm nóng:
1. Giấy in có phủ mực đi qua khe giữa hai trục ép
2. Trục trên được làm nóng đến nhiệt độ cao (160-200°C)
3. Nhiệt độ cao làm mực nóng chảy và thấm vào sợi giấy
4. Áp lực từ hai trục ép giúp mực bám chắc vào giấy
5. Giấy đi ra khỏi khu vực làm nóng với mực đã được định hình

6.2. Các thông số kĩ thuật và một số lưu ý

Một số thông số kỹ thuật quan trọng của bộ phận làm nóng:

• Nhiệt độ làm việc: 160-200°C
• Công suất tiêu thụ: 500-1000W
• Áp lực ép: 1-2 kg/cm2
• Thời gian làm nóng: 30-60 giây

Cấu tạo chi tiết của bộ phận làm nóng

Để bảo đảm bộ phận làm nóng hoạt động ổn định và an toàn, cần chú ý:

• Không chạm vào bộ phận này khi máy đang hoạt động hoặc mới tắt
• Vệ sinh định kỳ bằng vải mềm và dung dịch chuyên dụng
• Kiểm tra và thay thế các bộ phận mòn như trục ép, thanh tách giấy
• Đảm bảo thông gió tốt cho khu vực này để tản nhiệt
• Sử dụng giấy in đúng loại để tránh kẹt giấy và hỏng bộ phận làm nóng

Bộ phận làm nóng quyết định đến độ bền và chất lượng cuối cùng của bản in. Việc bảo dưỡng đúng cách sẽ giúp kéo dài tuổi thọ của bộ phận này và đảm bảo chất lượng in ổn định trong suốt quá trình sử dụng máy in laser.

7. Hệ thống điều khiển và xử lý dữ liệu

7.1. Các chức năng chính của hệ thống điều khiển và xử lý dữ liệu

Hệ thống điều khiển và xử lý dữ liệu đóng vai trò “bộ não” của máy in laser, quản lý và điều phối hoạt động của tất cả các bộ phận khác. Hệ thống này bao gồm bộ vi xử lý, bộ nhớ, và các mạch điều khiển chuyên dụng. Nó có nhiệm vụ tiếp nhận dữ liệu in từ máy tính, xử lý thông tin và điều khiển các bộ phận cơ khí để tạo ra bản in.

Các chức năng chính của hệ thống điều khiển và xử lý dữ liệu:

• Tiếp nhận và giải mã dữ liệu in từ máy tính
• Chuyển đổi dữ liệu thành định dạng bitmap
• Điều khiển hoạt động của bộ phận tạo tia laser
• Đồng bộ hóa chuyển động của các bộ phận cơ khí
• Quản lý nhiệt độ và điện áp của các bộ phận
• Xử lý các lệnh in và cài đặt từ bảng điều khiển

7.2. Các thông số kĩ thuật và một số lưu ý

Một số thông số kỹ thuật quan trọng:

• Tốc độ xử lý: 400-800 MHz
• Bộ nhớ RAM: 128-512 MB
• Bộ nhớ flash: 4-16 GB
• Ngôn ngữ in: PCL, PostScript, PDF

So sánh giữa các công nghệ xử lý dữ liệu in

Để tối ưu hiệu suất của hệ thống điều khiển và xử lý dữ liệu:

• Cập nhật firmware thường xuyên
• Tăng dung lượng RAM nếu in nhiều tài liệu phức tạp
• Sử dụng driver máy in mới nhất
• Tối ưu hóa cài đặt in trên máy tính
• Vệ sinh các cổng kết nối và bo mạch định kỳ

Hệ thống điều khiển và xử lý dữ liệu là trung tâm điều hành của máy in laser. Hiệu suất của hệ thống này ảnh hưởng trực tiếp đến tốc độ in và khả năng xử lý các tác vụ in phức tạp. Việc duy trì và nâng cấp hệ thống này sẽ giúp cải thiện đáng kể hiệu quả sử dụng máy in laser trong môi trường làm việc hiện đại.

8. Quy trình in ấn tổng thể và sự tương tác giữa các bộ phận

Các bước chính trong quy trình in laser:

1. Tiếp nhận dữ liệu: Hệ thống điều khiển nhận dữ liệu in từ máy tính.

2. Xử lý dữ liệu: Chuyển đổi dữ liệu thành định dạng bitmap.

3. Sạc điện: Bộ phận sạc điện tạo lớp điện tích đều trên trống hình ảnh.

4. Quét laser: Bộ phận tạo tia laser quét hình ảnh lên trống, tạo hình ảnh tĩnh điện ẩn.

5. Hiện hình: Hệ thống nạp mực đưa mực bám vào các vùng đã phóng điện trên trống.

6. Chuyển mực: Bộ phận định hình chuyển hình ảnh mực từ trống sang giấy.

7. Định hình: Bộ phận làm nóng ép mực nóng chảy vào sợi giấy.

8. Làm nguội và tách giấy: Giấy in được làm nguội và tách khỏi trống.

Sự tương tác giữa các bộ phận

Quy trình in ấn laser là một chuỗi các bước phức tạp, trong đó các bộ phận chính của máy in phối hợp chặt chẽ với nhau để tạo ra bản in hoàn chỉnh. Hiểu rõ quy trình này giúp người dùng nắm bắt được cách thức hoạt động tổng thể của máy in laser và dễ dàng xử lý các sự cố phát sinh.
